LIMODOR F

LIMODOR F

Der LIMODOR-Ventilator F ist mit steckbarem Elektroanschluss ausgestattet. Zur elektronischen Steuerung des Ventilators mit steckbarem Anschluss können die Zeitschalter LT1 oder LTU2 aufgesteckt werden. Der Netzanschluss erfolgt durch ein­faches Aufstecken der Steckkupplung. Aus Platzgründen kann beim Aufputzmodell A nur der Zeitschalter LNR-E zusammen mit Gebläse F, alte Version verwendet werden.

Eine bedarfsgesteuerte Entlüftung sorgt für ein angenehmes Wohlfühlklima in den Nassräumen.

Vorteile

Effektive Beseitigung unangenehmer Gerüche
Rasche Reduzierung feuchter Luft im Badezimmer
Energiekostenersparnis durch bedarfsorientierte Steuerungstechnik
Vielzählige Steuerungsvarianten für jeden Bedarf
als Einzelelemente individuell oder im Kombibetrieb steuerbar
als Einrohrlüftungssysteme ideal in Wohnblocks über zentrales Abluftrohr einsetzbar
Pfeil linksPfeil rechts

Details

  • Anwendungsbereich: Bad, WC, Küche
  • Technische Daten Kondensatormotor (Dauerläufer): 230 VAC, 50 Hz
    12 / 8 W, 2550 U / min
  • Nennvolumenstrom: 40 / 60 m³/h





  • Druckdifferenz: Δps = 90 Pa
  • Gesamtschallpegel:
    38 dB(A)
  • Abluftstutzen: NW 80 mm
    links oben abgehend

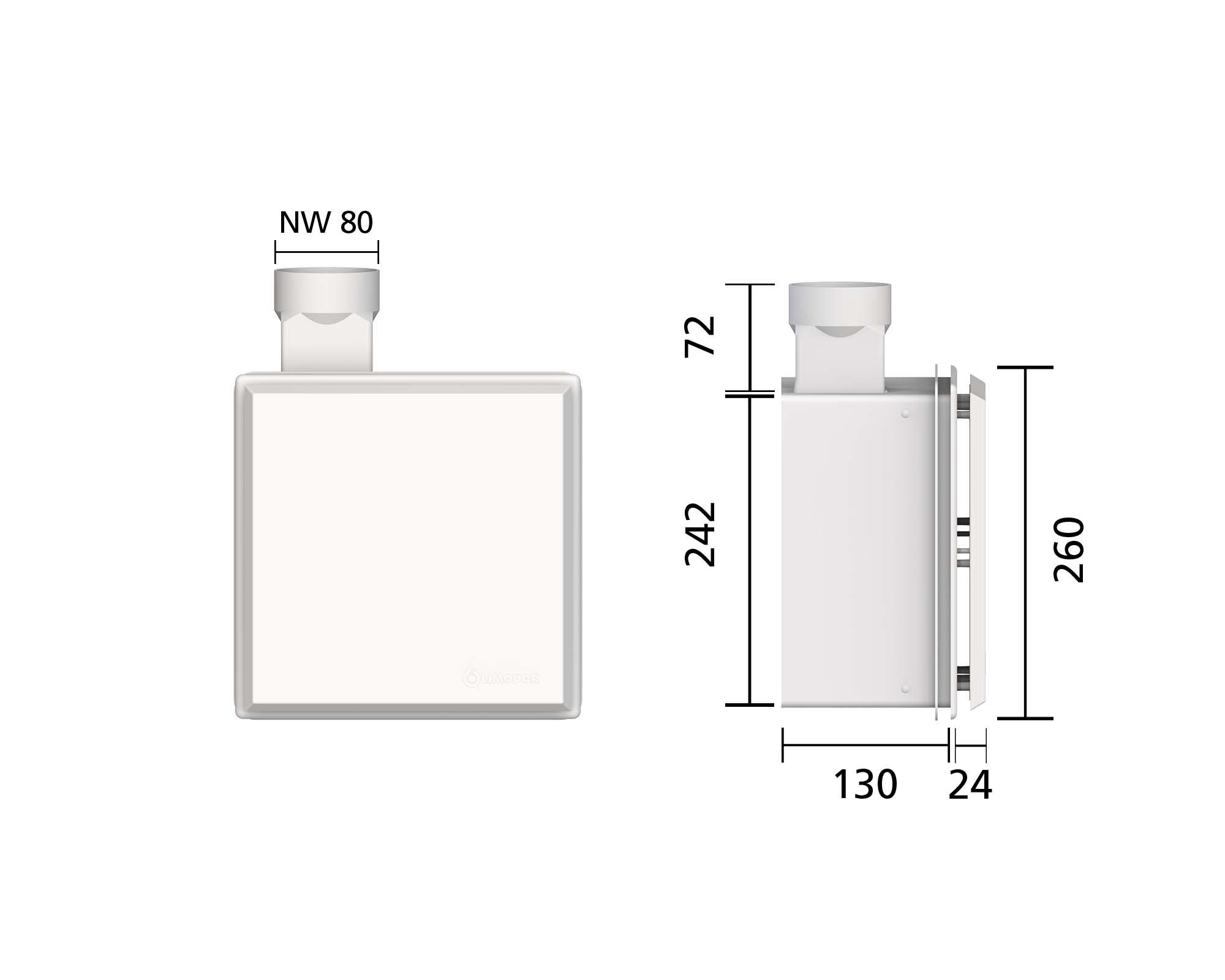

Masszeichnung LIMODOR F

Montage & Wartung

Bestellhinweise

Gehäuse
Typ Beschreibung Art.-Nr.
Frontrahmen F-FRF kpl. / F    22110







Typ Beschreibung Art.-Nr.
Frontplatte Design F mit Noppen weiss 16400
Frontplattenhalter M-PH für M und F   22200



Typ Beschreibung Art.-Nr.
Klappe F mit 2 Klammern, 75 mm Klappenmass: 53 x 57 mm 21931
Klappe F mit 2 Klammern, 80 mm Klappenmass: 63 x 67 mm 21934
Klappe L mit 2 Klammern, 80 mm   21935



Gebläse
Typ Beschreibung Art.-Nr.
Gebläse F-40/60 Motor CNA 45-20, 230 V, 8 W / 12 W 22015
Gebläse FC mit Lüsterklemme (nur solange Vorrat) 22300



Elektronik und Zubehör
Typ Beschreibung Art.-Nr.
Umbausatz F-US, auf Steckkupplung   22510
Steckkupplung F-SK inkl. Anschlusschema   22500
Nachlaufzeitschalter F-LT 1, 1 / 8 t1 = 1.5 Min. / t2 = 8 Min. steckbar 22610
Timer F-LTU 2   22620
Universal Zeitschalter LNR-E für Serie F (alte Version), Nachlauf 16 Min. 22710



Typ Beschreibung Art.-Nr.
Filter F / L 226 x 226 x 16 mm 91100



FAQ zum Thema Abluftsystem

Muss ich den Lüfter immer separat ein- und ausschalten?

Nein, üblicherweise wird der Lüfter mit dem Einschalten des Lichts aktiviert und läuft eine Zeit lang nach oder wird durch ein Bewegungsmodul aktiviert. Die Abschaltung erfolgt nach Austausch der verbrauchten Luft automatisch.

Braucht eine Lüftung auf einem vielbenutzten Familien-WC nicht viel Energie?

Ein Vergleich: Für 7 Minuten braucht ein LIMODOR WC-Lüfter nur 0.7 Watt. Eine 100 Watt- Glühbirne für die WC-Beleuchtung benötigt für die gleiche Zeit 11.7 Watt und damit fast 17 mal so viel Strom.

Wird es nicht trotzdem kalt im Winter?

Nein, weil nur abgesaugt, aber keine Aussenluft angesaugt wird. Der Raum bleibt temperiert, weil warme Luft aus dem Wohnbereich nachströmt.

Braucht ein WC-Ventilator nicht sehr lange, um die ganze schlechte Luft auszutauschen?

Das hängt von der Geräteleistung ab. Ein einfacher, leistungsschwacher Axialventilator benötig sicher länger als ein Einrohrlüfter. Ein typischer WC-Lüfter von LIMODOR braucht in einer üblichen Toilette nur 5 bis 7 Minuten um alle Gerüche zu entfernen.
