LIMODOR M-EC

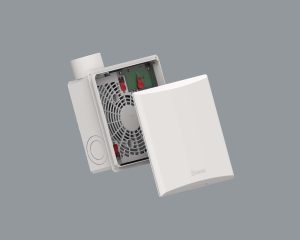

Der montagefreundliche LIMODOR M-EC vereint als konsequente Optimierung vieler Vorgängertypen bewährte LIMODOR-Tugenden mit innovativen Steuerungslösungen. Diese vervielfachen seine Einsatzmöglichkeiten, erhöhen den Komfort und schonen gleichzeitig Umwelt und Geldbörse. Die EC-Technologie bietet eine Stromersparnis von 40 – 50 % gegenüber anderen Modellen. Das macht dieses Abluftsystem zum Klimastar. Das Gebläse passt in das LIMODOR M-Gehäuse. Damit ist eine Neuausstattung oder alternativ eine Aufrüstung bestehender Abluftsysteme auf den neuen EC-Standard durch einen simplen Tausch des Gebläseeinsatzes problemlos möglich. Einschaltverzögerung, einstellbare Nachlaufzeit und Intervallbetrieb sowie eine akustische und optische Filterwechselanzeige sind ohne Zusatzkosten bereits integriert. Volllastbestrieb mit 30 / 40 / 60 oder 100 m³/h Förderleistung oder eine Teillast- bzw. Grundlaststufe mit 15 / 20 / 30 / 40 m³/h sind einstellbar. Als Arbeitsweise kann volumenstromkonstanter oder drehzahlkonstanter Betrieb gewählt werden.

Eine bedarfsgesteuerte Entlüftung sorgt für ein angenehmes Wohlfühlklima in den Nassräumen.

Vorteile

Effektive Beseitigung unangenehmer Gerüche

Rasche Reduzierung feuchter Luft im Badezimmer

Energiekostenersparnis durch bedarfsorientierte Steuerungstechnik

Energieeffiziente EC-Motorentechnik

Zeitersparnis bei der Montage dank Plug and Play Prinzip

Vielzählige Steuerungsvarianten für jeden Bedarf

als Einzelelemente individuell oder im Kombibetrieb steuerbar

als Einrohrlüftungssysteme ideal in Wohnblocks über zentrales Abluftrohr einsetzbar

Details

Anwendungsbereich: Bad, WC, Küche
Technische Daten EC-Technologie:
230 V ~, 5.9 W bei 60 m³/h
230 V ~, 14.1 W bei 100 m³/h
Nennvolumenstrom:
15 / 20 / 30 / 40 / 60 / 100 m³/h
Druckdifferenz Unterputzausführung:
Δps = 133 Pa bei 60 m³/h
Δps = 61 Pa bei 100 m³/h
Aufputzausführung:
Δps = 133 Pa bei 60 m³/h
Δps = 55 Pa bei 100 m³/h

Gesamtschallpegel Unterputzausführung:
32 dB(A) bei 60 m³/h
38 dB(A) bei 100 m³/h
Aufputzausführung:
37 dB(A) bei 60 m³/h
47 dB(A) bei 100 m³/h
Abluftstutzen: NW 75 / 80 mm
links oben bzw. hinten abgehend
Prüfgutachten:
VKF Anerkennung Nr. 25754 (MB / K, MBH / K)
VKF Anerkennung Nr. 14894 (MB, MHB)

Brandschutzsystem

Die LIMODOR-Brandschutzummantelung stellt einen, durch amtliche Brandversuche (Forschungs- und Versuchslabor TU München, Staatl. Materialprüfungsamt NW, usw.) nachgewiesenen Brandschutz (L90) dar. In Verbindung mit der LIMODOR-Schmelzlotklappe unterbindet sie die Brandübertragung in Lüftungsleitungen nach DIN 18017-3. Die Rückschlagklappe unterbindet sie die Übertragung von Bränden und Rauchgasen.

Bei den Brandversuchen nach DIN 4102 und DIN 18017 wurde an den Abdeckungen, an den über dem Brennraum liegenden Geräten, eine Temperaturerhöhung von 30 °C gemessen.

Die LIMODOR-Ventilatoren in Unterputzausführung mit Brandschutzummantelung können daher ohne zusätzlichen Aufwand in brandbeständige Schachtvormauerungen (F90) eingesetzt werden.

Je nach Vorschrift ist in manchen Kantonen zusätzliche Verwendung der wartungsfreien LIMODOR-Schmelzlotklappe (Gehäuse-MB/K und MHB/K) notwendig.

Montage & Wartung

Bestellhinweise

Gehäuse

Einbaugehäuse Stutzen Standard

Typ	Gehäuse aus Kunststoff, Stutzen seitlich	Art.-Nr.
M-G	mit Abdeckrahmen	11000
MB-G	mit Brandschutzschicht F90	11100
MB1-G	mit Brandschutzschicht F90 und Nebenanschluss für WA links, Ø 50 mm	11110
MB11-G	mit Brandschutzschicht F90 und Nebenanschluss für WAM links, Ø 80 mm	11111
MB2-G	mit Brandschutzschicht F90 und Nebenanschluss für WA rechts, Ø 50 mm	11120
MB21-G	mit Brandschutzschicht F90 und Nebenanschluss für WAM rechts, Ø 80 mm	11121
MB3-G	mit Brandschutzschicht F90 und Nebenanschluss für WA unten, Ø 50 mm	11130
MB31-G	mit Brandschutzschicht F90 und Nebenanschluss für WAM unten, Ø 80 mm	11131
MB / K-G	mit Brandschutzklappe und Schmelzlotauslösung	11200
MB1 / K-G	mit Brandschutzklappe und Schmelzlotauslösung und Nebenanschluss für WAM links, Ø 50 mm	11210
MB11 / K-G	mit Brandschutzklappe und Schmelzlotauslösung und Nebenanschluss für WAM links, Ø 80 mm	11211
MB2 / K-G	mit Brandschutzklappe und Schmelzlotauslösung und Nebenanschluss für WAM rechts, Ø 50 mm	11220
MB21 / K-G	mit Brandschutzklappe und Schmelzlotauslösung und Nebenanschluss für WAM rechts, Ø 80 mm	11221
MB3 / K-G	mit Brandschutzklappe und Schmelzlotauslösung und Nebenanschluss für WAM unten, Ø 50 mm	11230
MB31 / K-G	mit Brandschutzklappe und Schmelzlotauslösung und Nebenanschluss für WAM unten, Ø 80 mm	11231
M / K-G	mit Brandschutzklappe und Schmelzlotauslösung	11300

Einbaugehäuse Stutzen nach hinten

Typ	Gehäuse aus Kunststoff, Stutzen hinten	Art.-Nr.
MH-G		12000
MHB-G	mit Brandschutz	12100
MHB1-G	für WA links, Ø 50 mm mit Brandschutz	12110
MHB11-G	für WAM links, Ø 80 mm	12111
MHB2-G	für WA rechts, Ø 50 mm	12120
MHB21-G	für WAM rechts, Ø 80 mm	12121
MHB3-G	für WA unten, Ø 50 mm	12130
MHB31-G	für WAM unten, Ø 80 mm	12131
MHB / K-G	Brandschutzklappe mit Schmelzlotauslösung	12200
MHB11 / K-G	Brandschutzklappe mit Schmelzlotauslösung für WAM rechts, Ø 80 mm	12210
MHB11 / K-G	Brandschutzklappe mit Schmelzlotauslösung für WAM links, Ø 80 mm	12211
MH / K-G	mit Brandschutzklappe und Schmelzlotauslösung	12300

Aufputzrahmen

Typ	Aufputzrahmen aus Kunststoff	Art.-Nr.
M-HAPR	für MHAP	12500
M-HAPR	für MHAP hinten, WA links, Ø 50 mm	12510
M-HAPR	für MHAP hinten,WAM links, Ø 80 mm	12511
M-HAPR	für MHAP hinten, WA rechts, Ø 50 mm	12520
M-HAPR	für MHAP hinten,WAM rechts, Ø 80 mm	12521
M-HAPR	für MHAP hinten, WA unten, Ø 50 mm	12530
M-HAPR	für MHAP hinten,WAM unten, Ø 80 mm	12531
M-APR	für MAP seitlich	12600
M-APR	für MAP seitlich WA links, Ø 50 mm	12610
M-APR	für MAP seitlich WAM links, Ø 80 mm	12611
M-APR	für MAP seitlich WA rechts, Ø 50 mm	12620
M-APR	für MAP seitlich WAM rechts, Ø 80 mm	12621
M-APR	für MAP seitlich WA unten, Ø 50 mm	12630
M-APR	für MAP seitlich WAM unten, Ø 80 mm	12631

Nebenanschlussgehäuse

Typ	Nebenanschlussgehäuse aus Kunststoff	Art.-Nr.
WAM100-G	inkl. AS75 / Hülse 7580	18120
WAM100-GB	mit Brandschutz inkl. AS75 / Hülse 7580	18121
WAM100-GH	Stutzen nach hinten inkl. AS75 / Hülse 7580	18125
WAM100-GHB	mit Brandschutz inkl. AS75 / Hülse 7580	18126
WAM-FR	Frontrahmen Serie M komplett	18220
WAM	Gehäusedeckel für Nebenanschluss	18225

Schalldämmbox

Typ	Art.-Nr.
Schalldämmbox für Gehäuse LIMODOR Serie M	61500
Schalldämmbox für Gehäuse LIMODOR Serie M geeignet für Wandverputz	61505
Schalldämmbox für Gehäuse LIMODOR Serie M geeignet für Wandfliesen	61506

Gebläse

Ventilatoreinsatz

Typ	Beschreibung	Art.-Nr.
Gebläseeinheit M-EC 40 / 60 N	mit Nachlauf und Intervall (OFF)	15701
Gebläseeinheit M EC 40 / 60 NI	mit Nachlauf und Intervall (ON)	15702

Elektronik und Zubehör

Elektronik Zubehör

Adapterplatine EC-A	für LIMODOR M-EC	19215
Nachlauf-Modul EC-INR	für LIMODOR M-EC	19216
Zusatzplatine EC-EK	für LIMODOR M-EC	19217
Fernsteuermodul EC-TZ	für LIMODOR M-EC	19218
Analogeingangsmodul EC-DC / A	für LIMODOR M-EC	19219

Zubehör Einbaugehäuse

Typ	Beschreibung	Art.-Nr.
Montagehalterung M-MH		12410
Montagebügel M-MB	für Gehäuse Serie MB	12420
Befestigungssatz M-BS	für Leichtbauwand	12430
Abdichtplatte M-AP	für Gehäuse MHAP	12440
Ventilrahmen Serie M, gerade		12451
Ventilrahmen Serie MH, gebogen		12452
Rückschlagklappe Serie M	inkl. Dichtring L2	12453
Ausgangsstutzen M		12454
Stutzendichtung Gehäuse M		12455
Gebläsedichtung Gehäuse M		12456
Dichtung MHAP 78.6 / 105 x 13 mm, Zellkautschuk		12460
Etagenbogen L / SR 80 / 80		12470
Netzklemme C-NK, 8-polig	für Steuerung EC10-1 und -2	19510
Schalldämmbox Serie M		61500
Schalldämmbox Serie M	zum verputzen geeignet	61505
Schalldämmbox Serie M	für Wandfliesen geeignet	61506

Zubehör Nebenanschlussgehäuse

Typ	Zubehör Nebenanschlussgehäuse	Art.-Nr.
AS 50	Stutzen 50	18500
AS 75	Stutzen 75	18505
	Kunststoff-Hülse 7580	18510
	Blindkappe 75 mm	18530

Zubehör Nebenanschlussgehäuse	Art.-Nr.
Stutzen AS 50	18500
Stutzen AS 75	18505
Kunststoff-Hülse 7580	18510
Blindkappe 75 mm	18530

Zubehör Ventilatoreinsatz

Typ	Zubehör Ventilatoreinsatz	Art.-Nr.
M-AR 110	Ausgleichsrahmen auf Mass zugeschnitten	12700
M-KR 13	Korrekturrahmen für M und F	12710
M-PP	Frontplatte für Serie M	16100
MP	Gebläserahmen Serie MP komplett	16105
M-PPC	Frontplatte Chrom für M	16110
MPPC	Gebläserahmen Serie Chrom komplett	16115
	Verschlussdeckel aus Schaumstoff für Serie M und M-EC	16116
M-PPBE	Frontplatte mit Sensor	16120
M-PPLI	Frontplatte mit Sensor	16130
	Federbolzen für Rahmen M	16190
	Haltefeder für Rahmen M	16191
	Rastfeder für Gebläse M	16192
	Regulierplatte M	16193
	Rastfeder Kunststoff für Gebläse M	16194
	Clip (rot) für Gebläse M	16195
	Ventilrückholfeder zu Serie M 23.5 x 3.5 x 0.25 mm	16290
	Abdeckplattenhalter M-Premium	16291
	Drücker M-Premium	16292
	Verriegelungsfeder M-Premium	16293
	Frontplatte Design C, weiss	16300
	Frontplatte Design F, mit Noppen, weiss	16400
	Frontplatte S-Line, für Serie M	16500
	Abdeckrahmen S-Line mit Haltefeder	16600

Rohrmaterial

Typ	SmartTube und Rohrmaterial	Art.-Nr.
ST 90	SmarTube Rolle à 50 m	68105
ST 110	SmarTube Rolle à 50 m	68115
ST 125	SmarTube Rolle à 50 m	68125
	O-Ring aus Elastomer für SmarTube ST 110	68200
ST-ER80 / 110	Etagenreduktion 110 inkl. O-Ring	68300
ST-ER80 / 125	Etagenreduktion 125 inkl. O-Ring	68310
ST-AZ110	45° Abzweiger 110 inkl. 3 O-Ringen	68400
ST-AZ125	45° Abzweiger 125 inkl. 3 O-Ringen	68410
ST-RE 110 / 110	Reduktion 100 inkl. O-Ring	68500
ST-RE 125 / 125	Reduktion 125 inkl. O-Ring	68510
ST-M 110 / 125	Muffe inkl. 2 O-Ringen	68600
ST-M 110 / 110	Muffe inkl. 2 O-Ringen	68610
ST-M 125 / 125	Muffe inkl. 2 O-Ringen	68620
