AriaVent ALD-W

Der äusserst flache Mauerkasten des ALD-W lässt sich sowohl waagrecht als auch senkrecht in die Wand einlegen. Dank der verschiebbaren Mauerhülse passt er sich stufenlos der Wandstärke an.

Die Variante ALD-W-25 eignet sich für Wände mit 25 bis 36 cm Stärke, der ALD-W-36 für solche von 36 bis 46 cm. Richtung und Stärke des Luftstroms sind individuell regulierbar. Alle Elemente sind von innen zugänglich und lassen sich einfach ausbauen und reinigen.

Abhängig von der gewählten Filterklasse fördert der Aussenluftdurchlass für Wände bis zu 15 m³/h Frischluft. Für einen höheren Luftdurchsatz – wie beispielsweise die geforderten 30 m³/h bei Minergie-zertifizierten Bauten – ist der ALD-W paarweise einsetzbar. Der mehrteilige Schalldämpfereinschub mit integriertem Fliegengitter erzielt einen Rw-Wert von 17 dB.

Absolut flexibel – ALD-W mit vielseitigen Einbaumöglichkeiten in die Wand und hohe Schallanforderungen.

Vorteile

Frischluftzufuhr ohne Fensteröffnung

Vermeidung von Zugluft

Effektive Schalldämmung

Effektiver Insektenschutz

Kombinierbar mit Abluftsystem

Einfache Nachrüstung/Sanierung

Schnelle Montage

Unauffälliger Einbau in Wand möglich

Details

Anwendungsbereich: Wand
Nennfördermenge bei 4 Pa: 15 m³/h
Kompatible Filter: G3, M5, F7

Schallschutz D: 43 dB
Schallschutz Rw: 17 dB

Das Zuluftsystem sorgt für ein ausgeglichenes Wohnklima bei geschlossenen Fenstern und Türen. Mit hohen Schallschutz-Anforderungen strömt kontinuierlich Frischluft nach.

Montage & Wartung

Ausführung

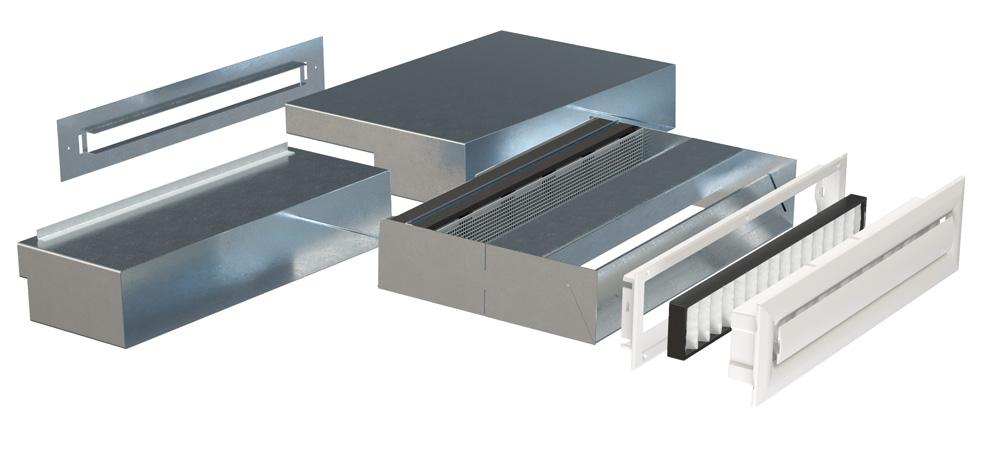

Der Mauerkasten wird in zwei Ausführungen ausgeliefert. Komplett mit Mauerkasten und Putzdecke, Schalldämmung mit Fliegengitter, Blende mit Filter, Blendenrahmen und Wetterschutzgitter.

Aussenluftdurchlass ALD-W-25 (Mauerstärke 250 bis 360 mm)
Aussenluftdurchlass ALD-W-36 (Mauerstärke 360 bis 460 mm)

Die Montage

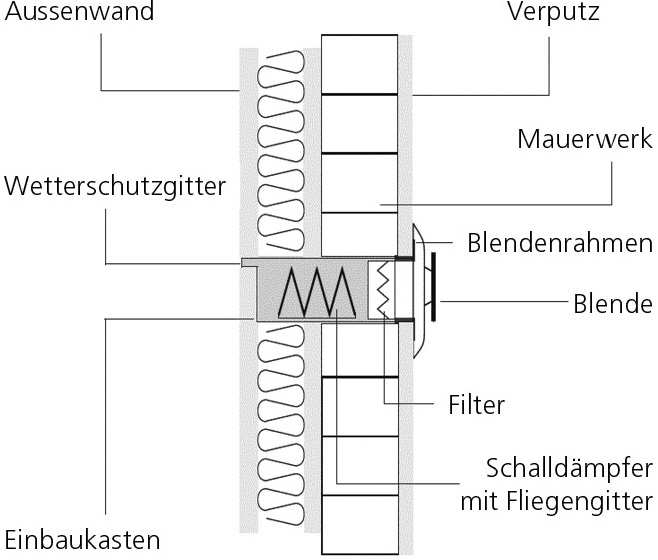

Der Mauerkasten aus verzinktem Stahlblech wird in der Rohbauphase, um Beschädigungen zu vermeinden, möglichst spät und bündig in die Fertigwand eingemauert. Nach Abschluss der Fassaden- und Innenputzarbeiten werden Fliegengitter mit Schalldämpfer sowie die Blende mit Filter von innen eingeschoben. Von aussen wird das Wetterschutzgitter festgeschraubt.

WICHTIG: Der Mauerkasten muss vor der Installation mit mind. 19 mm Armaflex isoliert werden!

Die Wartung

Alle Einbauteile lassen sich ohne Werkzeug ausbauen und reinigen. Die Reinigungsintervalle richten sich nach dem Grad der Verschmutzung und sind landschaftlich unterschiedlich. Der Filter sollte 2- bis 3-mal jährlich abgesaugt und circa alle drei Jahre ersetzt werden.

Bestellhinweise

Einbaugehäuse

Einbaukasten ALD-W

Typ	Beschreibung	Art.-Nr.
Einbaukasten ALD-W-25	für Wandstärke mit 25 – 36 cm	41300
Einbaukasten ALD-W-36	für Wandstärke mit 36 – 46 cm	41310

Einbausatz

Einbausatz zu ALD-W

Typ	Beschreibung	Art.-Nr.
Einbausatz zu ALD-W, ohne Filter	Blendenrahmen, Blende mit Klammern	41750
Einbausatz zu ALD-W – F7	Blendenrahmen, Blende mit Klammern	41753
Schalldämpfer ALD-W	inkl. Fliegengitter	41400
Wetterschutzgitter zu ALD-W, weiss		41530
