LIMODOR Serie compact

Montagefreundliches, bauaufsichtlich zugelassenes Unterputz-Lüftungsgerät für den Wand- oder Deckeneinbau. Einbau im Schutzbereich I nach DIN VDE 0100-701 zulässig. Bestehend aus einem Kunststoffkasten mit seitlichem Ausblasstutzen NW 80 mm und einem körperschallabsorbierendem Gebläse (1-stufig, energiesparender Kondensatormotor) inkl. Filter und weißer Abdeckplatte (Farbe ähnlich RAL 9016, Premium-Design). Der Filter (Filterklasse ISO Coarse >45%) an dem Gebläse ist ohne Werkzeug leicht wechselbar. Das patentierte Federsystem gleicht bis zu 80 mm Mauerwerk zwischen zu tief eingesetztem Kasten und Deckel bzw. Vorwand aus. Der Kasten mit perforierten Ausbrechöffnungen z.B. für einen Ansaugstutzen Typ AS oder WS (Zubehör), beinhaltet eine leicht austauschbare, dichte Rückschlagklappe (Leckluftrate < 0,01 m3/h), einen Putzdeckel und eine Netzklemme. Die elektrische Verdrahtung wird an einem schraubenlosen Stecksystem an der Netzklemme durchgeführt. Die Elektroverbindung zum Leistungsteil/Motorsteuerung erfolgt bei der Gebläsemontage. Das Leistungsteil verfügt über einen Steckkontakt zur Aufnahme des Nachlaufmoduls C-NR (Zubehör).

LIMODOR Serie compact

ANWENDUNGSBEREICH

Montageort: Unterputz
Lage Ausblasstutzen: seitlich
Montageart: Stutzen oben, unten, links oder rechts
Nebenraumanschluss: möglich (Zubehör)
WC-Direktanschluss: möglich (Zubehör)

EINZELTEILKOMPONENTEN

Einbaukasten compact (#80000)
Gebläse Serie compact

ALTERNATIVE EINBAUKÄSTEN

Einbaukasten compact-BR (#81000)
Einbaukasten compact-K (#82000)
Einbaukasten compact-K-D (#83000)

PRÜFGUTACHTEN

DIBt-Zulassung compact: Z-51.1-109
DIBt-Zulassung -BR: Z-41.3-632
DIBt-Zulassung -K: Z-41.3-630

TECHNISCHE DATEN

Motortyp: CNA45/20L..
Motorausführung: 1-stufig, 2-stufig, 3-stufig
Spannung: 230 VAC/50 Hz
Stromaufnahme bei 100 m3/h, max: 0,11 A
Stromaufnahme bei 60 m3/h, max: 0,075 A
Stromaufnahme bei 45 m3/h, max: 0,078 A
Anschlussstutzen: NW80
Druckdifferenz bei 100 m3/h: 56 Pa
Druckdifferenz bei 60 m3/h: 99 Pa
Druckdifferenz bei 60 m3/h (Decke): 142 Pa
Druckdifferenz bei 45 m3/h: 55 Pa

Volumenstrom: 25/30/40/45/60/100 m3/h
Nennleistung: 5/6/6/9/11/23 W
Eigengeräusch LA *): 25/26/30/31/33/39 dB(A)
*) bezogen auf AL = 10 m²

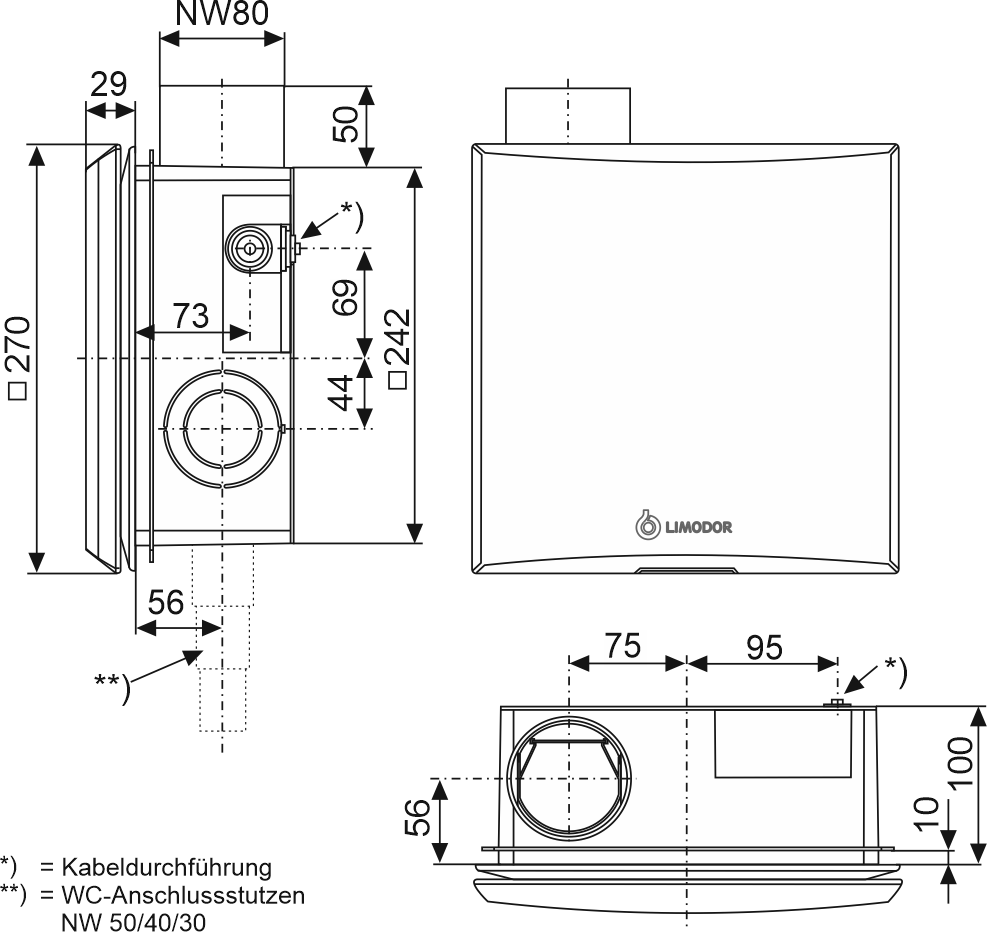

Abmaße

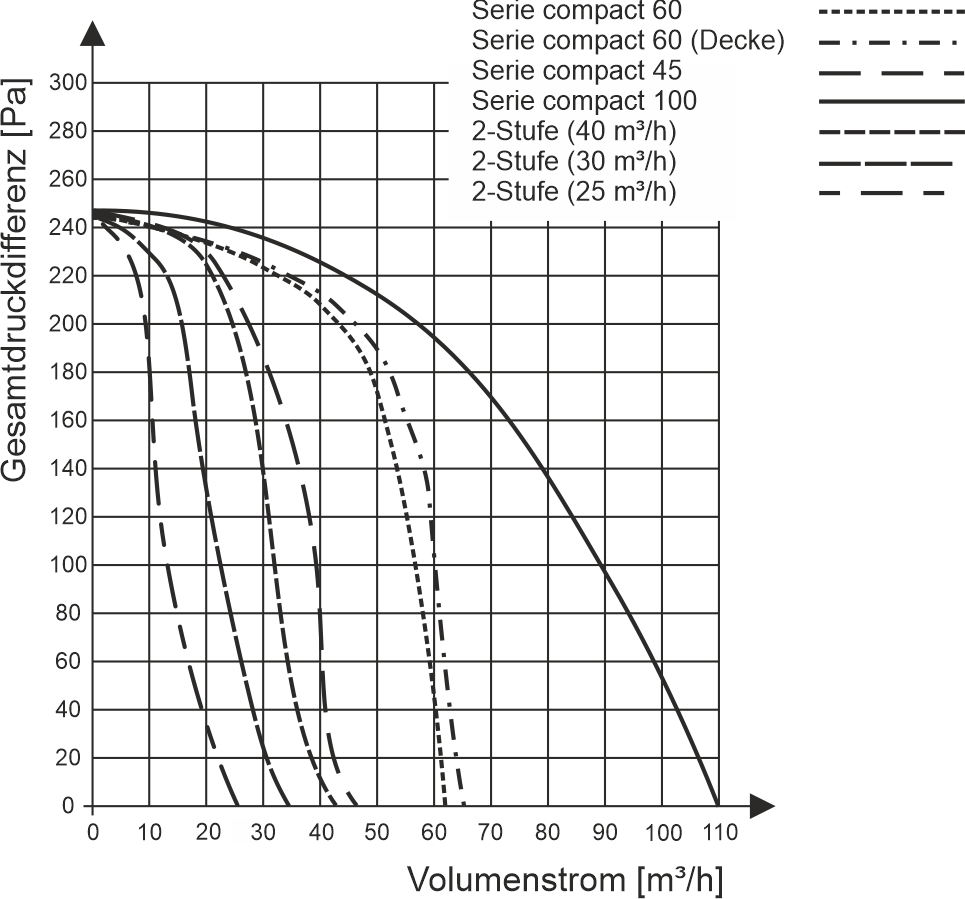

Volumenstrom-Kennlinie

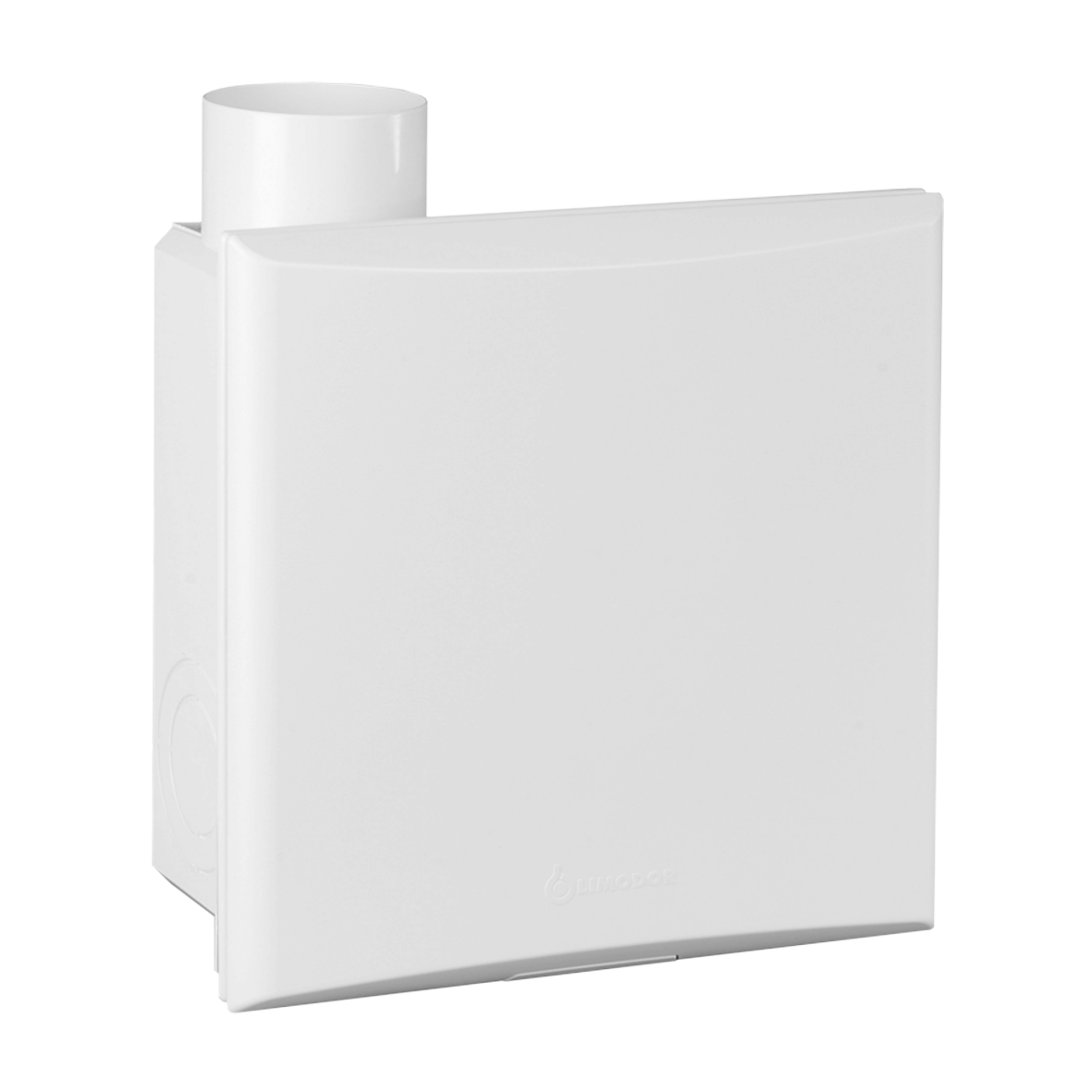

Produktbild

LIMODOR Serie compact/H

ANWENDUNGSBEREICH

Montageort: Unterputz
Lage Ausblasstutzen: hinten (Rückseite)
Montageart: Stutzenlage drehbar
Nebenraumanschluss: möglich (Zubehör)
WC-Direktanschluss: möglich (Zubehör)

EINZELTEILKOMPONENTEN

Einbaukasten compact/H (#80100)
Gebläse Serie compact

ALTERNATIVE EINBAUKÄSTEN

Einbaukasten compact-K/H (#82100)

PRÜFGUTACHTEN

DIBt-Zulassung compact: Z-51.1-109
DIBt-Zulassung -K/H: Z-41.3-630

TECHNISCHE DATEN

Motortyp: CNA45/20L..
Motorausführung: 1-stufig, 2-stufig, 3-stufig
Spannung: 230 VAC/50 Hz
Stromaufnahme bei 100 m3/h, max: 0,11 A
Stromaufnahme bei 60 m3/h, max: 0,075 A
Stromaufnahme bei 45 m3/h, max: 0,078 A
Anschlussstutzen: NW80
Druckdifferenz bei 100 m3/h: 58 Pa
Druckdifferenz bei 60 m3/h: 66 Pa
Druckdifferenz bei 45 m3/h: 56 Pa

Volumenstrom: 25/30/40/45/60/100 m3/h
Nennleistung: 5/6/6/9/11/23 W
Eigengeräusch LA *): 25/26/30/31/33/39 dB(A)
*) bezogen auf AL = 10 m²

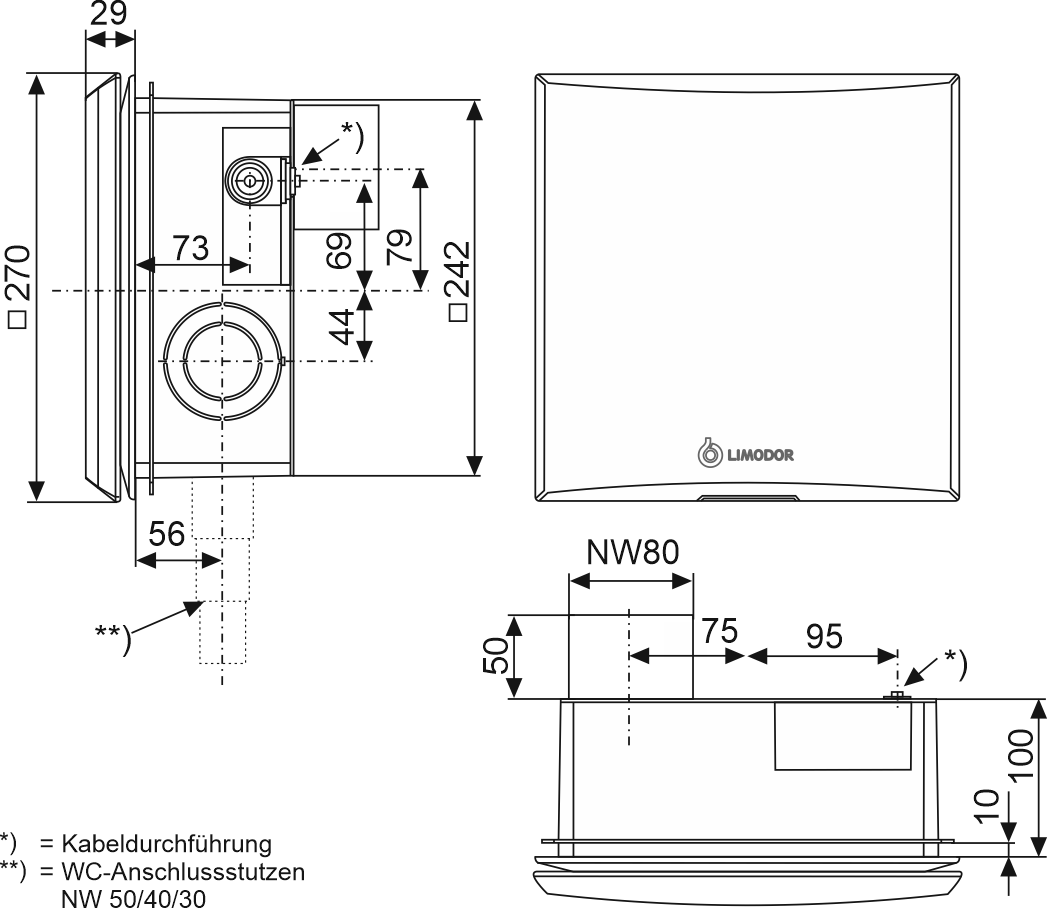

Abmaße

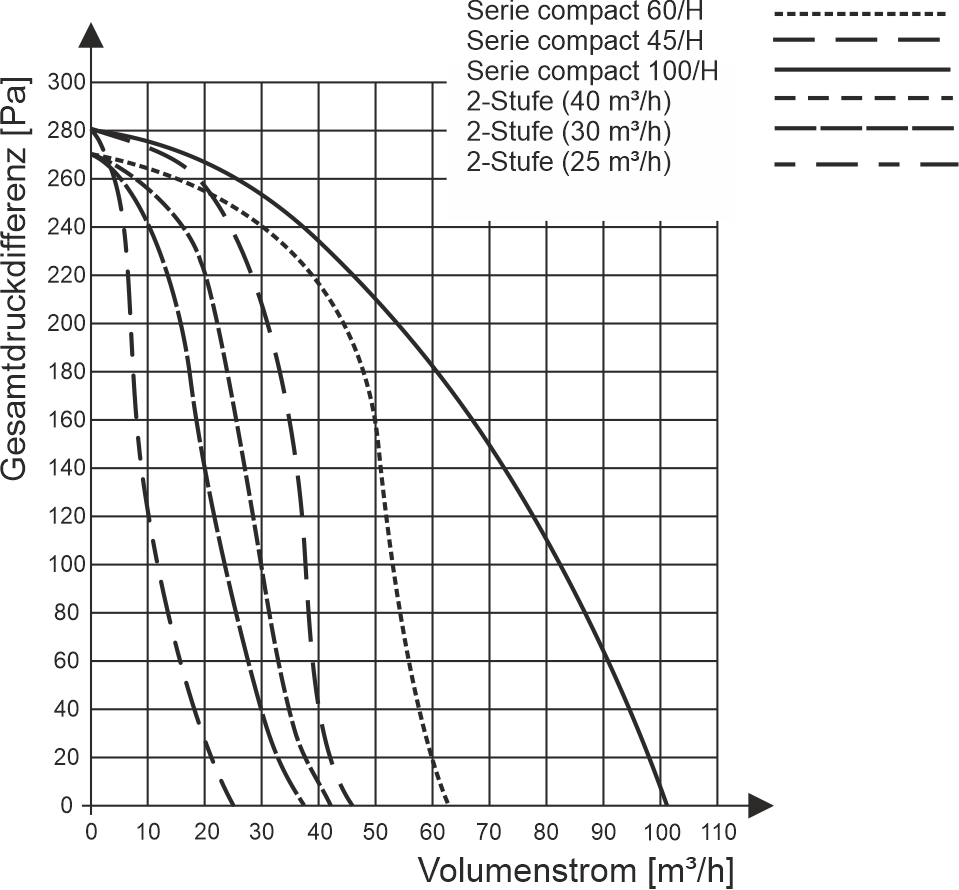

Volumenstrom-Kennlinie

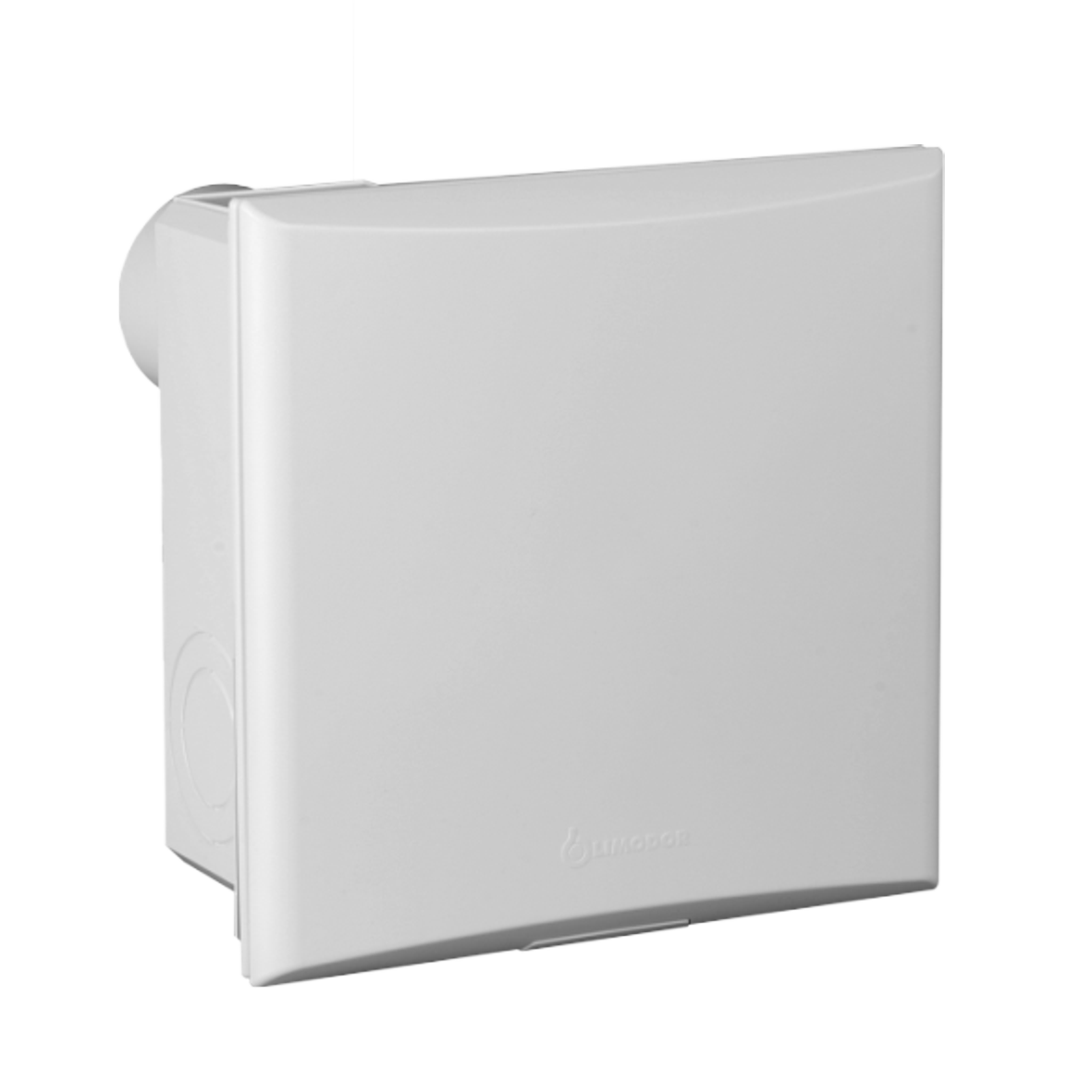

Produktbild

LIMODOR Serie compact-AP

ANWENDUNGSBEREICH

Montageort: Aufputz
Lage Ausblasstutzen: hinten (Rückseite)
Montageart: Stutzenlage drehbar
Nebenraumanschluss: nicht möglich
WC-Direktanschluss: nicht möglich

EINZELTEILKOMPONENTEN

Einbaukasten compact/H (#80100)
Aufputzrahmen compact (#72079)
Gebläse Serie compact

ALTERNATIVE EINBAUKÄSTEN

Einbaukasten compact/H-K-AP (#83100)

PRÜFGUTACHTEN

DIBt-Zulassung compact: Z-51.1-109
DIBt-Zulassung -K-AP: Z-41.3-631

TECHNISCHE DATEN

Motortyp: CNA45/20L..
Motorausführung: 1-, 2-, oder 3-stufig
Spannung: 230 VAC/50 Hz
Stromaufnahme bei 100 m3/h, max: 0,11 A
Stromaufnahme bei 60 m3/h, max: 0,075 A
Stromaufnahme bei 45 m3/h, max: 0,078 A
Anschlussstutzen: NW80
Druckdifferenz bei 100 m3/h: 58 Pa
Druckdifferenz bei 60 m3/h: 66 Pa
Druckdifferenz bei 45 m3/h: 56 Pa

Volumenstrom: 25/30/40/45/60/100 m3/h
Nennleistung: 5/6/6/9/11/23 W
Eigengeräusch LA *): 26/27/31/32/37/40 dB(A)
*) bezogen auf AL = 10 m²

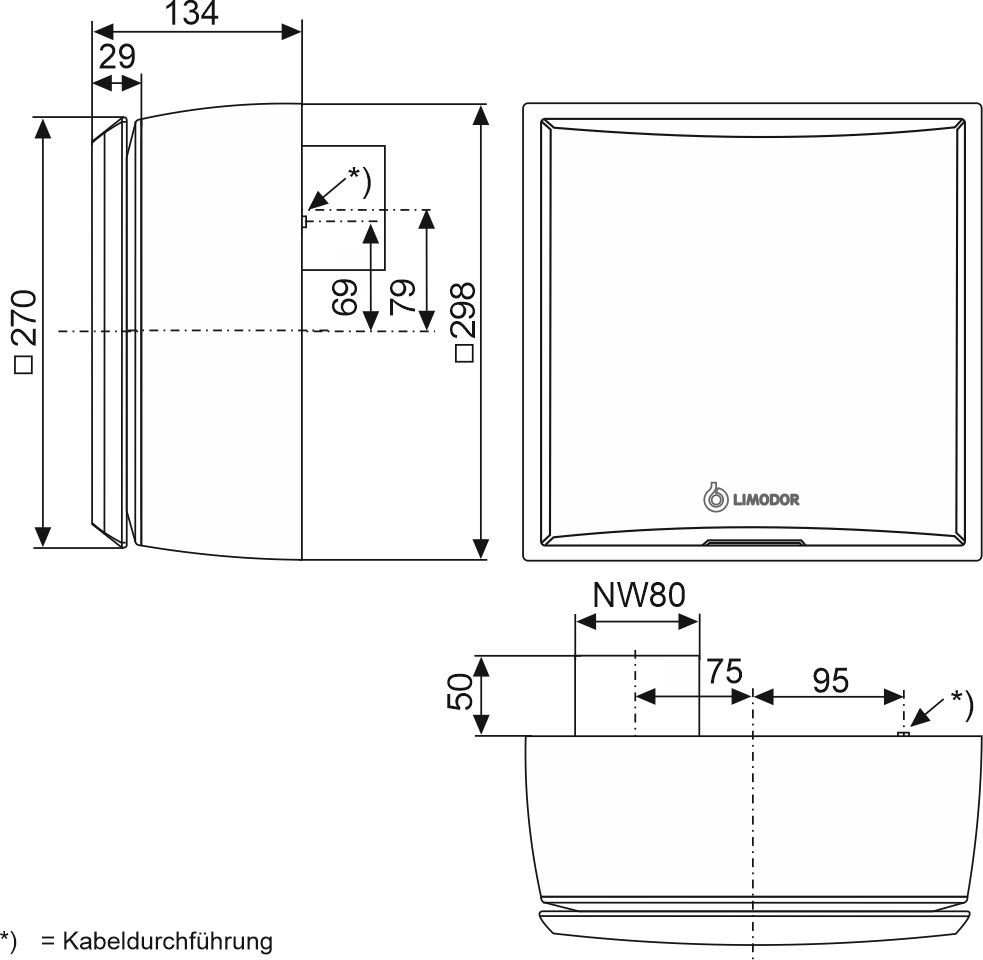

Abmaße
Volumenstrom-Kennlinie

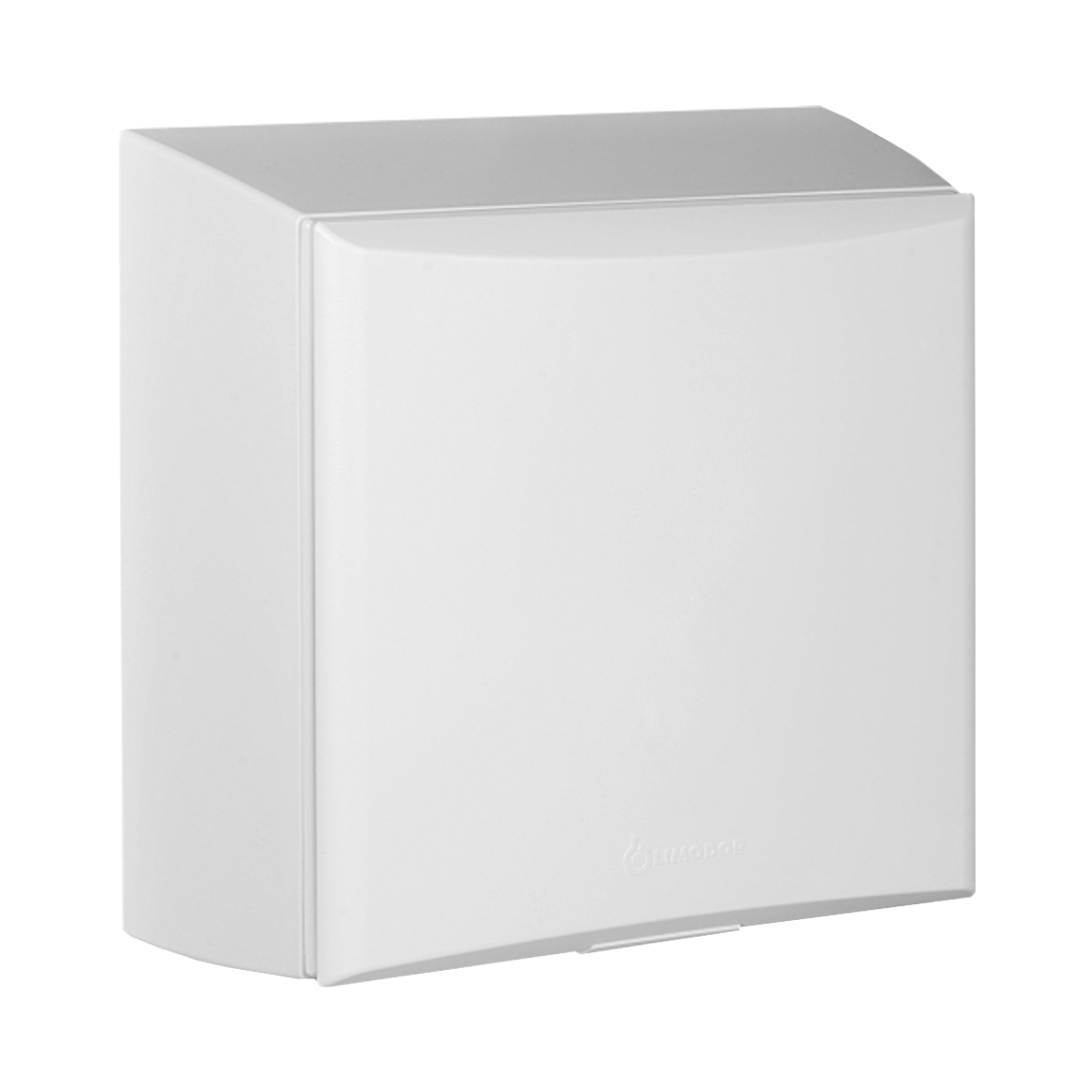

Produktbild

Produktbeschreibung und Bestellhinweise Serie compact

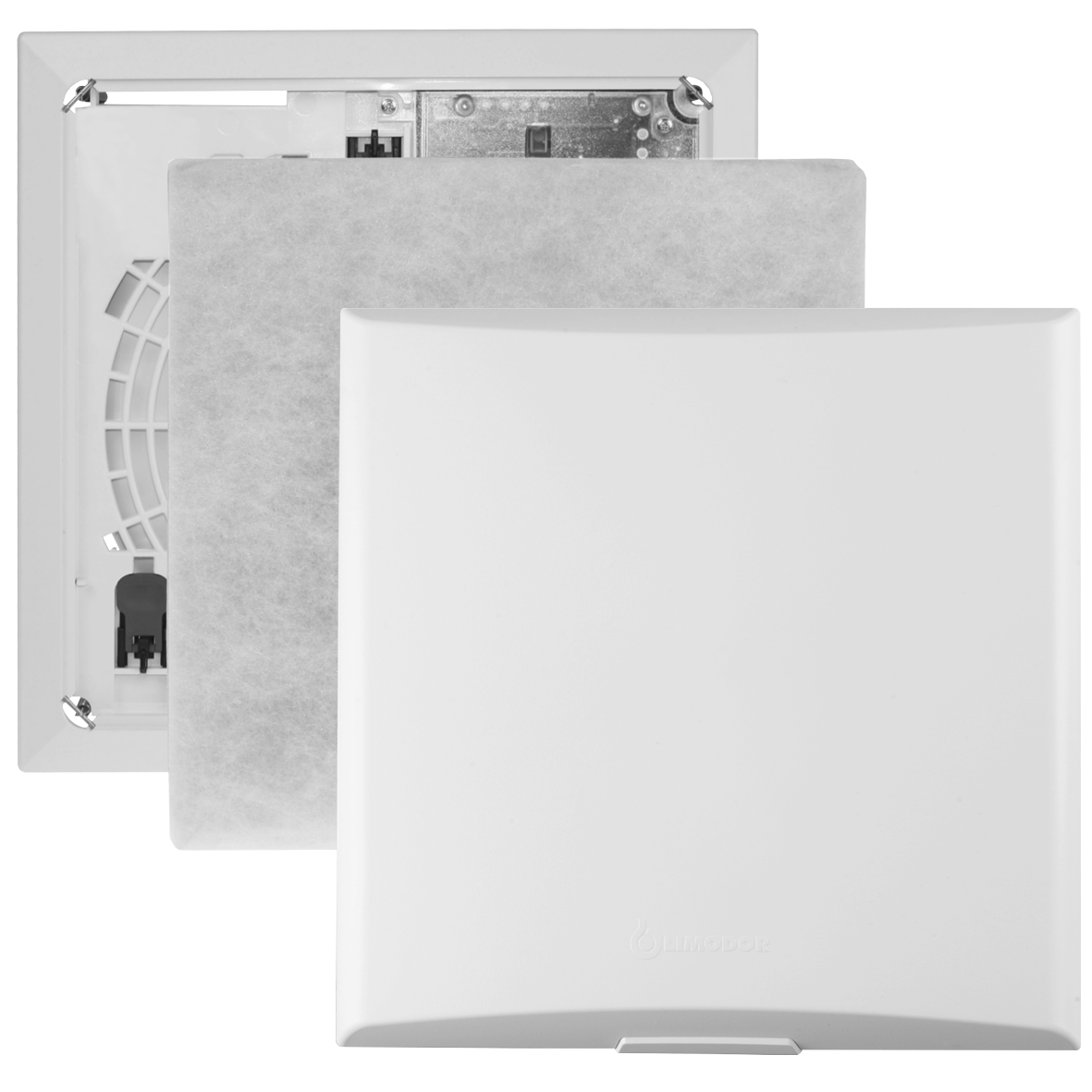

Produktbeschreibung Gebläse compact

Körperschallabsorbierendes Gebläse (energiesparender Kondensatormotor, Motornummer: CNA45/20L…) inkl. Filter und weißer Abdeckplatte (Farbe ähnlich RAL 9016) für die Lüfterserie compact. Der Filter (Filterklasse ISO Coarse >45%) des Gebläse ist ohne Werkzeug leicht wechselbar. Das patentierte Federsystem gleicht bis zu 80 mm Mauerwerk zwischen zu tief eingesetztem Kasten und Deckel bzw. Vorwand aus. Die Elektroverbindung zum Leistungsteil/Motorsteuerung erfolgt bei der Gebläsemontage. Das Leistungsteil des Gebläse verfügt über einen Steckkontakt zur Aufnahme des Nachlaufmoduls C-NR (Zubehör).

Die Gebläseeinheit Serie compact ist für den Einsatz in einem Einbaukasten der Serie compact bzw. compact/H bestimmt und in allen Montagearten und -lagen einsetzbar. Die Einheit besteht im wesentlichen aus einem ein- oder mehrstufigen Gebläse, Filter und einer Abdeckplatte. Die Gebläseeinheit kann mit Steuermodulen (Zubehör) aus-/nachgerüstet werden.

Einstellmöglichkeiten Gebläse:

– Auswahl Volumenstrom: über Leistungsteil
– Volllast-Volumenstrom: 45, 60 oder 100 m3/h
– Teillast-Volumenstrom: 25, 30 oder 40 m3/h
– Filterkontrollanzeige: visuell
– Filterkontrollanzeige mit C-NR: akustisch

Videos vom Limodor compact

Bezeichnung Kurzbeschreibung Art.-Nr.
Gebläse compact 60 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h 00080
Gebläse compact 60-30 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h 00083
Gebläse compact 60-40 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h 00084
Gebläse compact 45-25 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h 00086
Gebläse compact 60-30-E 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h 00088
Gebläse compact 100 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h 00081
Gebläse compact 100-30 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h 00079
Gebläse compact 100-30-E 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h 00089
Gebläse compact 100-60-30 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h 00087
Bezeichnung Kurzbeschreibung Art.-Nr.

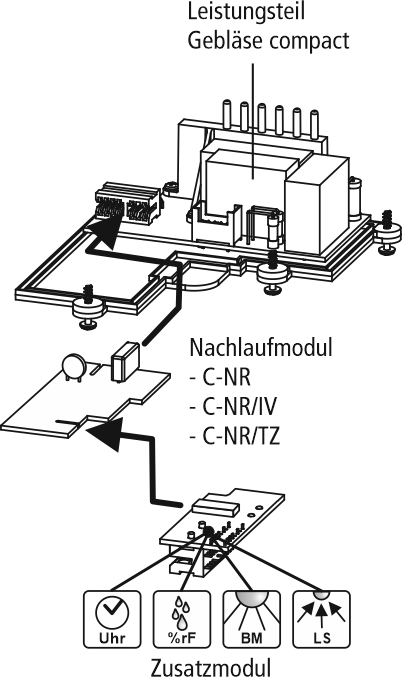

Nachlaufmodul C-NR Nachlauf und Einschalterverzögerung inkl. Inversbetrieb. 99105
Nachlaufmodul C-NR/IV Nachlauf, Einschalterverzögerung und Intervall inkl. Inversbetrieb. 99110
Nachlaufmodul C-NR/TZ Nachlauf und Einschalterverzögerung (selektrierbar), Intervall und Zusatzfunktionen. 99114
Nachlaufmodul C-NR/TZ-SA Nachlauf und Einschalterverzögerung (selektrierbar), Intervall und Zentrale Ansteuerung (1-/4-Kanal-Betrieb) Stummschaltung bei Spannungsabschaltung. 99119
Steuermodul C-BM Ansteuerung Volllast über Bewegungsmelder. 99307
Abdeckplatte compact C-BM Frontblende mit Bewegungsmeldersensor. 90035
Steuermodul C-LS Ansteuerung Volllast über Lichtsensor. 99308
Abdeckplatte compact C-LS Frontblende mit Lichtsensor. 90036
Feuchteregler C-FR Ansteuerung Volllast über Klimalogik. 99405
Zeitschaltmodul C-LU2/D 2-Kanal-Digitaluhr für Voll-/Teillastbetrieb. 99503



Bezeichnung Kurzbeschreibung Art.-Nr.
Kasten compact Einbaukasten mit Anschlussmöglichkeit Stutzen -seitlich- bzw. -oben-. 80000
Kasten compact/H Einbaukasten mit Anschlussmöglichkeit Stutzen -hinten-. 80100
Kasten compact-BR Einbaukasten mit Brandschutz (K90-18017) für WC/Bad. Auch einsetzbar zur Schallschutzerhöhung.

81000
Kasten compact-K Einbaukasten mit Brandschutz (K90-18017) für Küche, Kochnische WC oder Bad. Auch einsetzbar zur Schallschutzerhöhung.

82000
Kasten compact-K/H Wie vor, jedoch mit Anschlussmöglichkeit Stutzen -hinten-.

82100
Kasten compact-K-D

Einbaukasten mit Brandschutz (K90-18017) für Küche, Kochnische, WC oder Bad. Einbau in Decken außerhalb von klassifzierten Schächten.

83000
Kasten compact/H-K-AP Einbaukasten mit Brandschutz (K90-18017) für Küche, Kochnische, WC oder Bad. Einbau auf klassifzierten Schächten (Aufputz).

83100
Bezeichnung Kurzbeschreibung Art.-Nr.
Aufputzrahmen compact Montageausführung: Aufputz (für Einbaukasten compact/H oder /H-K-AP) 72079
Aufputzrahmen compact -Ausblas seilich- Montageausführung: Aufputz (für Einbaukasten compact) 95043
Bezeichnung Kurzbeschreibung Art.-Nr.
Montagevorrichtung MB Für Kastenmontage Serie compact (Unterputz) in Schächten oder abgehängten Decken. 95001
Befestigungssatz BFS-compact Körperschalltrennung für Kastenmontage Serie compact (Unterputz) in Leichtbauwänden oder abgehängten Decken. 95008
Außenwandhülse AWH 100/80 Abluftführung durch Außenwände bei Einbaukasten Typ compact/H oder Aufputz-Ausführung. 98180
Ansaugstutzen AS Nebenraumanschluss-Stutzen am Einbaukasten compact bzw. compact/H. 72008
Anschlussstutzen WS WC-Direktanschluss-Stutzen am Einbaukasten compact bzw. compact/H. 95100
Bezeichnung Kurzbeschreibung Art.-Nr.
Netzklemme 8-polig Anschlussklemme für alle Einbaukästen Serie compact. Hinweis: Ersetzt Anschlussklemme 6-polig (#78045). 78046
Ausblaskrümmer compact Für Umbau Einbaukasten -Stutzen seitlich- (Typ compact, #80000) in -Stutzen hinten- (Typ compact/H, #80100). 79046
Zwischenstück compact Für Umbau Einbaukasten -Stutzen hinten- (Typ compact/H, #80100) in -Stutzen seitlich- (Typ compact, #80000). 79047
Rückschlagklappe compact Federbelastete Rückschlagklappe mit Dichtung für alle Einbaukästen Serie compact. 79009
Bezeichnung Kurzbeschreibung Art.-Nr.
Nebenraumanschluss-Set NAS Nebenraumanschluss-Set (LDV/NAS, Bodenplatte NW80, Ansaugstutzen AS) mit Filter Passend für Einbaukasten compact (#80000) oder compact/H (#80100).  90009
Luftdurchlassventil LDV/NAS Einstellbares Luftdurchlassventil mit Filter für den Nebenraumanschluss. 98201
Bezeichnung Kurzbeschreibung Art.-Nr.
Filter compact/ECom 2-stufiges Synthetik-Filtervlies (Filterklasse: ISO Coarse >45% -alt: G3-), Packungsinhalt: 5 Stück 00070
Dauerfilter compact/ECom Filter aus Polypropylen -Spülmaschinenfest-. (Filterklasse: ISO Coarse >45% -alt: G3-), Packungsinhalt: 1 Stück. 00071
Gebläsemotor compact Motor inkl. Gehäuse und Rastfedern mit Sockel. Lieferung ohne Abdeckrahmen, Deckel und Leistungsteil. 90075
Leistungsteil L60 Motorelektronik für Gebläsemotor compact. Volumenstrom 60 m³/h 99000
Leistungsteil L100 Motorelektronik für Gebläsemotor compact. Volumenstrom 100 m³/h 99001
Leistungsteil L45-25 Motorelektronik für Gebläsemotor compact. Volumenstrom 45/25 m³/h 99015
Leistungsteil L60-30 Motorelektronik für Gebläsemotor compact. Volumenstrom 60/30 m³/ 99002
Leistungsteil L60-40 Motorelektronik für Gebläsemotor compact. Volumenstrom 60/40 m³/h 99004
Leistungsteil L100-30 Motorelektronik für Gebläsemotor compact. Volumenstrom 100/30 m³/h 99003
Leistungsteil L60- 30-E Motorelektronik für Gebläsemotor compact mit Steckkontakte für Hilfsrelais C-EK. Volumenstrom 60/30 m³/h 99008
Leistungsteil L100-30-E Motorelektronik für Gebläsemotor compact mit Steckkontakte für Hilfsrelais C-EK. Volumenstrom 100/30 m³/h 99009
Leistungsteil L60-30-VK Motorelektronik für Gebläsemotor compact. Volumenstrom 60/30 m³/h 99012
Leistungsteil L100-60-30 Motorelektronik für Gebläsemotor compact. Volumenstrom 100/30 m³/h 99016
Hilfsrelais C-EK Steckmodul zum Leistungsteil Serie „-E“ zur selektierbaren Freischaltung eines Ausgangskontaktes. 99010
Abdeckplatte compact Abdeckplatte premium mit Drücker für Lüfterserie compact (Unter-/Aufputz). 90080
Abdeckrahmen compact Abdeckrahmen mit Haltefeder für Abdeckplatte compact Premium-Design. 79088
Abdeckplattenhalter compact Halteplatte mit Drücker für Abdeckplatte compact premium. 79087
Regulierplatte compact Luftmengeregelung bei Lüfterserie compact 60 oder -II (Unterputz). 72078
Werkseitig bestücktes Gebläse compact
Bezeichnung Kurzbeschreibung Art.-Nr.
Gebläse compact 60+C-NR 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR 00800
Gebläse compact 100+C-NR 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR 00810
Gebläse compact 60-30+C-NR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR 00830
Gebläse compact 60-40+C-NR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR 00840
Gebläse compact 45-25+C-NR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR 00860
Gebläse compact 100-30+C-NR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR 00790
Gebläse compact 100-60-30+C-NR 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR 00870
Gebläse compact 60-30-E+C-NR 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR 00880
Gebläse compact 100-30-E+C-NR 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR 00890
Gebläse compact 60+C-NR+C-FR 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR und Feuchteregler C-FR 00803
Gebläse compact 100+C-NR+C-FR 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR und Feuchteregler C-FR 00813
Gebläse compact 60-30+C-NR+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR und Feuchteregler C-FR 00833
Gebläse compact 60-40+C-NR+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR und Feuchteregler C-FR 00843
Gebläse compact 45-25+C-NR+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR und Feuchteregler C-FR 00863
Gebläse compact 100-30+C-NR+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR und Feuchteregler C-FR 00793
Gebläse compact 100-60-30+C-NR+C-FR 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR und Feuchteregler C-FR 00873
Gebläse compact 60-30-E+C-NR+C-FR 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR und Feuchteregler C-FR 00883
Gebläse compact 100-30-E+C-NR+C-FR 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR und Feuchteregler C-FR 00893
Gebläse compact 60+C-NR+C-BM 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR und Bewegungsmelder C-BM 00804
Gebläse compact 100+C-NR+C-BM 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR und Bewegungsmelder C-BM 00814
Gebläse compact 60-30+C-NR+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR und Bewegungsmelder C-BM 00834
Gebläse compact 60-40+C-NR+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR und Bewegungsmelder C-BM 00844
Gebläse compact 45-25+C-NR+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR und Bewegungsmelder C-BM 00864
Gebläse compact 100-30+C-NR+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR und Bewegungsmelder C-BM 00794
Gebläse compact 100-60-30+C-NR+C-BM 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR und Bewegungsmelder C-BM 00874
Gebläse compact 60-30-E+C-NR+C-BM 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR und Bewegungsmelder C-BM 00884
Gebläse compact 100-30-E+C-NR+C-BM 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR und Bewegungsmelder C-BM 00894
Gebläse compact 60+C-NR+C-LS 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR und Lichtsensor C-LS 00806
Gebläse compact 100+C-NR+C-LS 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR und Lichtsensor C-LS 00816
Gebläse compact 60-30+C-NR+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR und Lichtsensor C-LS 00836
Gebläse compact 60-40+C-NR+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR und Lichtsensor C-LS 00846
Gebläse compact 45-25+C-NR+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR und Lichtsensor C-LS 00866
Gebläse compact 100-30+C-NR+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR und Lichtsensor C-LS 00796
Gebläse compact 100-60-30+C-NR+C-LS 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR und Lichtsensor C-LS 00876
Gebläse compact 60-30-E+C-NR+C-LS 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR und Lichtsensor C-LS 00886
Gebläse compact 100-30-E+C-NR+C-LS 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR und Lichtsensor C-LS 00896



Bezeichnung Kurzbeschreibung Art.-Nr.
Gebläse compact 60+C-NR/IV 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR/IV 01800
Gebläse compact 100+C-NR/IV 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR/IV 01810
Gebläse compact 60-30+C-NR/IV 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/IV 01830
Gebläse compact 60-40+C-NR/IV 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR/IV 01840
Gebläse compact 45-25+C-NR/IV 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR/IV 01860
Gebläse compact 100-30+C-NR/IV 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/IV 01790
Gebläse compact 100-60-30+C-NR/IV 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR/IV 01870
Gebläse compact 60-30-E+C-NR/IV 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/IV 01880
Gebläse compact 100-30-E+C-NR/IV 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/IV 01890
Gebläse compact 60+C-NR/IV+C-FR 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR/IV und Feuchteregler C-FR 01803
Gebläse compact 100+C-NR/IV+C-FR 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR/IV und Feuchteregler C-FR 01813
Gebläse compact 60-30+C-NR/IV+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/IV und Feuchteregler C-FR 01833
Gebläse compact 60-40+C-NR/IV+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR/IV und Feuchteregler C-FR 01843
Gebläse compact 45-25+C-NR/IV+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR/IV und Feuchteregler C-FR 01863
Gebläse compact 100-30+C-NR/IV+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/IV und Feuchteregler C-FR 01793
Gebläse compact 100-60-30+C-NR/IV+C-FR 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR/IV und Feuchteregler C-FR 01873
Gebläse compact 60-30-E+C-NR/IV+C-FR 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/IV und Feuchteregler C-FR 01883
Gebläse compact 100-30-E+C-NR/IV+C-FR 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/IV und Feuchteregler C-FR 01893
Gebläse compact 60+C-NR/IV+C-BM 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR/IV und Bewegungsmelder C-BM 01804
Gebläse compact 100+C-NR/IV+C-BM 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR/IV und Bewegungsmelder C-BM 01814
Gebläse compact 60-30+C-NR/IV+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/IV und Bewegungsmelder C-BM 01834
Gebläse compact 60-40+C-NR/IV+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR/IV und Bewegungsmelder C-BM 01844
Gebläse compact 45-25+C-NR/IV+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR/IV und Bewegungsmelder C-BM 01864
Gebläse compact 100-30+C-NR/IV+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/IV und Bewegungsmelder C-BM 01794
Gebläse compact 100-60-30+C-NR/IV+C-BM 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR/IV und Bewegungsmelder C-BM 01874
Gebläse compact 60-30-E+C-NR+C-BM 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/IV und Bewegungsmelder C-BM 01884
Gebläse compact 100-30-E+C-NR/IV+C-BM 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/IV und Bewegungsmelder C-BM 01894
Gebläse compact 60+C-NR/IV+C-LS 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR/IV und Lichtsensor C-LS 01806
Gebläse compact 100+C-NR/IV+C-LS 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR/IV und Lichtsensor C-LS 01816
Gebläse compact 60-30+C-NR/IV+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/IV und Lichtsensor C-LS 01836
Gebläse compact 60-40+C-NR/IV+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR/IV und Lichtsensor C-LS 01846
Gebläse compact 45-25+C-NR/IV+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR/IV und Lichtsensor C-LS 01866
Gebläse compact 100-30+C-NR/IV+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/IV und Lichtsensor C-LS 01796
Gebläse compact 100-60-30+C-NR/IV+C-LS 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR/IV und Lichtsensor C-LS 01876
Gebläse compact 60-30-E+C-NR/IV+C-LS 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/IV und Lichtsensor C-LS 01886
Gebläse compact 100-30-E+C-NR/IV+C-LS 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/IV und Lichtsensor C-LS 01896



Bezeichnung Kurzbeschreibung Art.-Nr.
Gebläse compact 60+C-NR/TZ 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR/TZ 02800
Gebläse compact 100+C-NR/TZ 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR/TZ 02810
Gebläse compact 60-30+C-NR/TZ 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/TZ 02830
Gebläse compact 60-40+C-NR/TZ 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR/TZ 02840
Gebläse compact 45-25+C-NR/TZ 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR/TZ 02860
Gebläse compact 100-30+C-NR/TZ 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/TZ 02790
Gebläse compact 100-60-30+C-NR/TZ 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR/TZ 02870
Gebläse compact 60-30-E+C-NR/TZ 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/TZ 02880
Gebläse compact 100-30-E+C-NR/TZ 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/TZ 02890
Gebläse compact 60+C-NR/TZ+C-FR 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR/TZ und Feuchteregler C-FR 02803
Gebläse compact 100+C-NR/TZ+C-FR 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR/TZ und Feuchteregler C-FR 02813
Gebläse compact 60-30+C-NR/TZ+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/TZ und Feuchteregler C-FR 02833
Gebläse compact 60-40+C-NR/TZ+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR/TZ und Feuchteregler C-FR 02843
Gebläse compact 45-25+C-NR/TZ+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR/TZ und Feuchteregler C-FR 02863
Gebläse compact 100-30+C-NR/TZ+C-FR 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/TZ  und Feuchteregler C-FR 02793
Gebläse compact 100-60-30+C-NR/TZ+C-FR 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR/TZ und Feuchteregler C-FR 02873
Gebläse compact 60-30-E+C-NR/TZ+C-FR 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/TZ und Feuchteregler C-FR 02883
Gebläse compact 100-30-E+C-NR/TZ+C-FR 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/TZ und Feuchteregler C-FR 02893
Gebläse compact 60+C-NR/TZ+C-BM 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR/TZ und Bewegungsmelder C-BM 02804
Gebläse compact 100+C-NR/TZ+C-BM 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR/TZ und Bewegungsmelder C-BM 02814
Gebläse compact 60-30+C-NR/TZ+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/TZ und Bewegungsmelder C-BM 02834
Gebläse compact 60-40+C-NR/TZ+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR/TZ und Bewegungsmelder C-BM 02844
Gebläse compact 45-25+C-NR/TZ+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR/TZ und Bewegungsmelder C-BM 02864
Gebläse compact 100-30+C-NR/TZ+C-BM 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/TZ und Bewegungsmelder C-BM 02794
Gebläse compact 100-60-30+C-NR/TZ+C-BM 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR/TZ und Bewegungsmelder C-BM 02874
Gebläse compact 60-30-E+C-NR/TZ+C-BM 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/TZ und Bewegungsmelder C-BM 02884
Gebläse compact 100-30-E+C-NR/TZ+C-BM 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/TZ und Bewegungsmelder C-BM 02894
Gebläse compact 60+C-NR/TZ+C-LS 1-stufige Gebläseeinheit mit Volumenstrom: 60 m³/h mit Nachlauf C-NR/TZ und Lichtsensor C-LS 02806
Gebläse compact 100+C-NR/TZ+C-LS 1-stufige Gebläseeinheit mit Volumenstrom: 100 m³/h mit Nachlauf C-NR/TZ und Lichtsensor C-LS 02816
Gebläse compact 60-30+C-NR/TZ+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/TZ und Lichtsensor C-LS 02836
Gebläse compact 60-40+C-NR/TZ+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 60/40 m³/h mit Nachlauf C-NR/TZ und Lichtsensor C-LS 02846
Gebläse compact 45-25+C-NR/TZ+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 45/25 m³/h mit Nachlauf C-NR/TZ und Lichtsensor C-LS 02866
Gebläse compact 100-30+C-NR/TZ+C-LS 2-stufige Gebläseeinheit mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/TZ und Lichtsensor C-LS 02796
Gebläse compact 100-60-30+C-NR/TZ+C-LS 3-stufige Gebläseeinheit mit Volumenstrom Voll-/Teil-/Grundlast:100/60/30 m³/h mit Nachlauf C-NR/TZ und Lichtsensor C-LS 02876
Gebläse compact 60-30-E+C-NR/TZ+C-LS 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 60/30 m³/h mit Nachlauf C-NR/TZ und Lichtsensor C-LS 02886
Gebläse compact 100-30-E+C-NR/TZ+C-LS 2-stufige Gebläseeinheit inkl. Hilfsrelais C-EK mit Volumenstrom Voll-/Teillast: 100/30 m³/h mit Nachlauf C-NR/TZ und Lichtsensor C-LS 02896



FAQ zum Thema Abluftsystem

Zu den FAQ´s

Datenblätter & Anleitungen

PRODUKT-ANLEITUNGEN

PRODUKT-ANLEITUNGEN Nachrüstbare Steuermodule

ZERTIFIZIERUNGEN / PRODUKTDATENBLATT

PRODUKTKATALOG

Nicht das Richtige gefunden?

zurück zur Übersicht
